vrrp的配置

vrrp

https://info.support.huawei.com/info-finder/encyclopedia/zh/VRRP.html

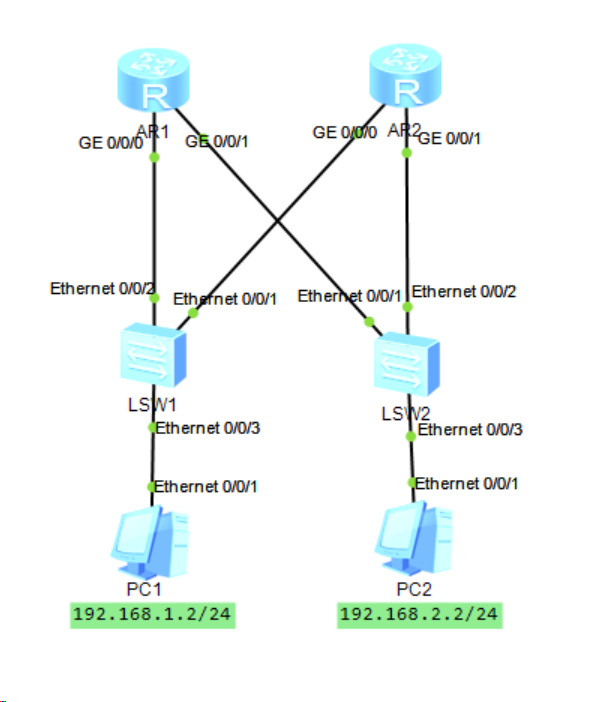

配置接口信息

如果虚拟IP和接口IP相同直接成为master

1
2
3
4
5
6
7
[AR1]vlan batch 10 20
[AR1]int GigabitEthernet 0/0/0.10
[AR1-GigabitEthernet0/0/0.10]dot1q termination vid 10
[AR1-GigabitEthernet0/0/0.10]ip address 192.168.1.1 24
[AR1]int GigabitEthernet 0/0/1.20
[AR1-GigabitEthernet0/0/1.20]dot1q termination vid 20
[AR1-GigabitEthernet0/0/1.20]ip address 192.168.2.254 24
1
2
3
4
5
6
7
[AR2]vlan batch 10 20
[AR2]int GigabitEthernet 0/0/0.10
[AR2-GigabitEthernet0/0/0.10]dot1q termination vid 10
[AR2-GigabitEthernet0/0/0.10]ip address 192.168.1.254 24
[AR2]int GigabitEthernet 0/0/1.20
[AR2-GigabitEthernet0/0/1.20]dot1q termination vid 20
[AR2-GigabitEthernet0/0/1.20]ip address 192.168.2.1 24
1
2
3
4
5
6
7
8
9
10
[LSW1]vlan 10
[LSW1]int e0/0/3
[LSW1-Ethernet0/0/3]port link-type access
[LSW1-Ethernet0/0/3]port default vlan 10
[LSW1]int e0/0/1
[LSW1-Ethernet0/0/1]port link-type trunk
[LSW1-Ethernet0/0/1]port trunk allow-pass vlan all
[LSW1]int e0/0/2
[LSW1-Ethernet0/0/2]port link-type trunk
[LSW1-Ethernet0/0/2]port trunk allow-pass vlan all
1
2
3
4
5
6
7
8
9
[LSW2]int e0/0/3
[LSW2-Ethernet0/0/3]port link-type access
[LSW2-Ethernet0/0/3]port default vlan 20
[LSW2]int e0/0/1
[LSW2-Ethernet0/0/1]port link-type trunk
[LSW2-Ethernet0/0/1]port trunk allow-pass vlan all
[LSW2]int e0/0/2
[LSW2-Ethernet0/0/2]port link-type trunk
[LSW2-Ethernet0/0/2]port trunk allow-pass vlan all

配置vrrp

1
2
3
4
[AR1]int GigabitEthernet 0/0/0.10
[AR1-GigabitEthernet0/0/0.10]vrrp vrid 1 virtual-ip 192.168.1.1
[AR1]int GigabitEthernet 0/0/1.20
[AR1-GigabitEthernet0/0/1.20]vrrp vrid 2 virtual-ip 192.168.2.1
1
2
3
4
[AR2]int GigabitEthernet 0/0/0.10
[AR2-GigabitEthernet0/0/0.10]vrrp vrid 1 virtual-ip 192.168.1.1
[AR2]int GigabitEthernet 0/0/1.20
[AR2-GigabitEthernet0/0/1.20]vrrp vrid 2 virtual-ip 192.168.2.1
